防雷接地_大蜀山測流站防雷接地改造綜合施工方案
source：
TIME：2024-11-28 13:39:50 瀏覽量:
分享：

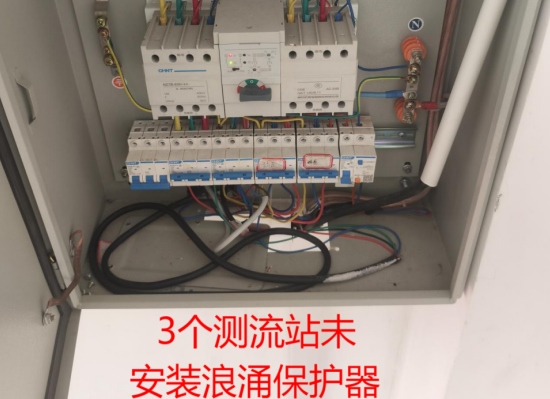

近日，針對合肥市大蜀山測流站防雷接地設施存在的問題，中普防雷工程部進行了深入的現場勘察。經勘察發現，大蜀山測流站存在引下線數量不足、配電及工作臺未接地、配電系統缺乏浪涌保護器等關鍵問題。為確保測流站的安全運行，特制定本防雷接地改造施工方案。一、防雷接地設施問題詳情引下線數量不符合規范要求：引下線間距沿周長計算大于25m，且數量少于2根。配電、工作臺未接地：導致設備在雷電環境下存在安全隱患。配電系統未安裝浪涌保護器：無法有效抵御雷電沖擊電流對設備的損害。二、防雷接地改造施工方案1. 引下線不足的情況施工方案材料選擇：選擇結構柱內至少兩根主筋（直徑不小于?16）作為新增引下線。施工步驟：破開未被做引下線的結構柱屋頂層。利用熱鍍鋅扁鋼-40x4與柱內鋼筋及接閃帶進行焊接聯通。熱鍍鋅扁鋼在屋面找平層內暗敷設。對所有無砼保護的焊接處涂熱溶瀝青一遍，防腐漆兩遍。2. 配電未接地及未設浪涌保護器施工方案增加浪涌保護器：在配電箱內增加型號為Iimp≥12.5KA、Up≤2.5KV、Ⅰ級(10/350us)的SPD-40/4P浪涌保護器。接地處理：確保配電箱接地良好，與防雷接地系統連接。3. 工作臺未接地施工方案材料選擇：使用BVR-1x25導線。施工步驟：將BVR-1x25導線引至MEB（主等電位聯結）作為接地，具體做法參照標準圖集15D502相關頁碼。4. 大蜀山測流站墻體接地施工方案增加接地端子箱：在墻體合適位置增加明裝接地端子箱。連接暴露接地體：將暴露的接地體與接地端子箱連接，確保接地系統完整。5. 接地電阻未達到4Ω施工方案環形接地網：在建筑體外3米增加一圈-40x4熱鍍鋅扁鋼與5米一個的∠50x50x5熱鍍鋅角鋼作為接地極。特殊地形處理：若靠近水渠側無法達到3米距離，需將不銹鋼扁鋼與水渠內鋼筋焊接連通，形成環形回路。電阻測試與調整：回填土前測試接地電阻是否達標，若不達標，需增加接地極或降阻劑，直至電阻值達到4Ω以下。三、施工安全與質量控制施工安全：施工過程中嚴格遵守安全操作規程，確保施工人員安全。質量控制：所有材料需符合國家標準及設計要求，施工過程需進行質量監控，確保施工質量。驗收與測試：施工完成后，進行防雷接地系統的驗收與測試，確保系統滿足設計要求及安全標準。本施工方案旨在解決大蜀山測流站防雷接地設施存在的問題，確保測流站在雷電環境下的安全運行。施工過程中需嚴格遵守施工方案及安全操作規程，確保施工質量與人員安全。施工完成后，需進行嚴格的驗收與測試，確保防雷接地系統滿足設計要求及安全標準。
